一、產品概述

　　ELR(IL)系列低壓抑諧式電力電容組合模塊是江蘇伊萊爾電力科技有限公司最新研發并擁有自主知識產權的新一代無功補償模塊，通過了國家電力科技研究實驗室的測試。替代由智能無功控制器、熔絲(或微斷)、晶閘管復合開關(或接觸器)、熱繼電器、指示燈、低壓電力電容器多種分散器件組裝而成的自動無功補償裝置。

　　ELR(IL)系列低壓電力電容組合模塊能提供過壓、過溫、過流等各項保護，能保證模塊的可靠運行。

　　ELR(IL)系列低壓電力電容組合模塊既可單臺使用，也可多臺組網構成補償系統使用;既可三相補償，也可三相和分相混合補償。智能電容器集電子技術、傳感技術、網絡技術及電器制造等先進技術，將傳統無功補償產品集成化、網絡化、智能化。改變了現有低壓無功自動補償設備的結構模式，大大提高了設備的可靠性及使用壽命，具有結構簡潔、生產簡易、成本降低、性能提高、維護簡便的全面優點。

二、工作原理

　　ELR(IL)系列低壓電力電容組合模塊主要由智能測控單元、零投切復合開關、智能保護單元、一臺(△型)或一臺(Y型)低壓自愈式電力電容器組成一個獨立完整的智能補償單元。智能組件根據動作命令，通過過零投切開關控制電容器的投運、退運。在投運、退運的工作過程中，智能組件隨時通過檢測電壓、電流以及電容器溫度等參數，實現電容器的過電壓、欠電壓、缺相、過電流、過溫等多項保護功能。

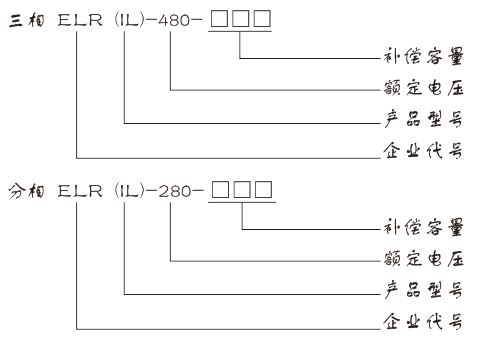

三、產品型號及其含義

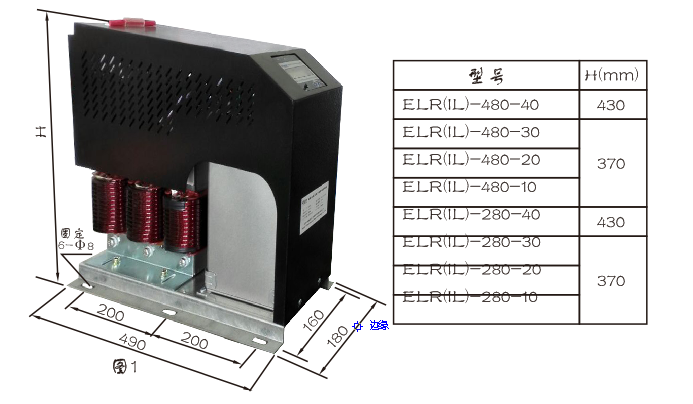

四、產品外觀尺寸

五、接線端子

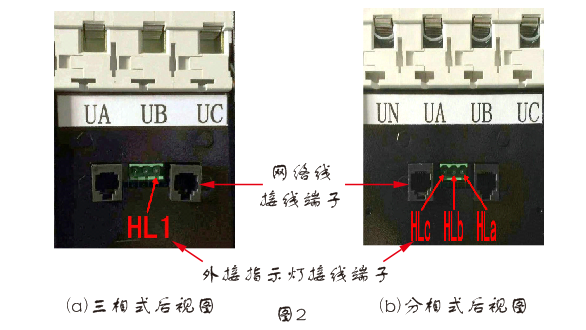

　　產品接線端子后視圖如下圖2所示

綠色接線端子從右往左依次為ABC相外接指示燈接線端子。

注：三相式外接指示燈采用AC380V指示燈，分相式采用AV220V指示燈

六、電氣接線

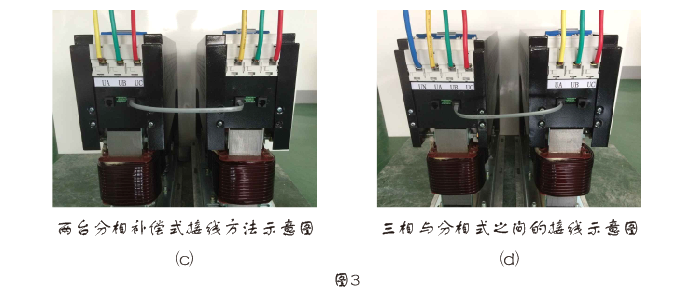

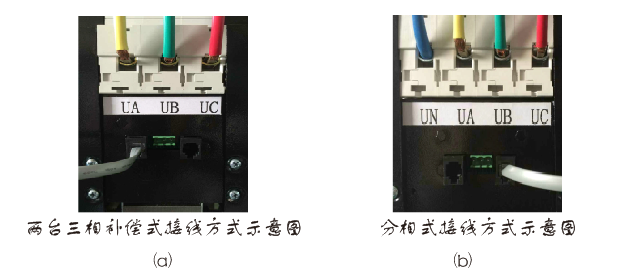

　　產品接線示意圖如下圖3所示

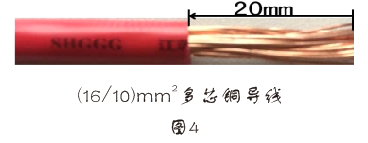

　　產品電源線應根據產品的總?cè)萘窟x擇截面積合適的多芯銅導線，總?cè)萘繛?0Kvar及以上的三相補償產品應采用標準16mm2截面積的多芯銅導線，其余規格的產品可采用標準10mm2截面積的多芯銅導線。電源線的線頭制作如下圖4所示。接電源線是必須擰緊螺絲，用力試?yán)娫淳€，證明十分牢固方可，否則會造成該處過度發熱，損壞產品。

　　接地線端子在產品背面(有標志)，接地線應采用截面積不小于2.5mm2的單股銅導線，接地線連接應十分可靠，并應真正與外部地端相連。

七、LCD數據顯示、數據瀏覽及參數設置的操作說明

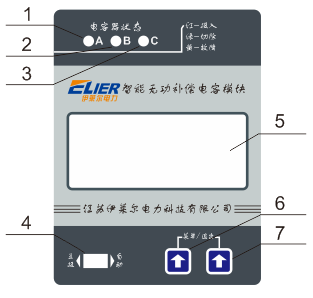

7.1、面板顯示及按鍵說明

　　1、A(C1)紅色投入，綠色切除，黃色故障

　　2、B 紅色投入，綠色切除，黃色故障

　　3、C(C2)紅色投入，綠色切除，黃色故障

　　4、自動模式、調試(手動)模式選擇

　　5、液晶顯示屏

　　6、左鍵(Left)，或數據+

　　7、右鍵(Right)，或數據-

　　8、確認鍵(Enter):左、右鍵同時按下， 短按

　　9、菜單(MENU)/退出鍵(EXIT):左、右鍵同時按下，長按

　　注：三角型指示燈為1(C1)，3(C2);星型指示燈為1(A),2(B),3(C)。

7.2、各菜單操作狀態轉換

7.2.1手動投切界面

　　主界面(開機顯示界面)狀態下，如果設置為調試模式，按下確認(Enter)鍵，進入手動投切設置界面，可分別對△、Y進行手動投切操作。這是手動強行投切，謹慎操作。

7.2.2查詢界面

　　在主界面(開機顯示界面)狀態下，按下左鍵或者右鍵，可以即時查詢電壓、溫度、三相電流、故障狀態等數據。

7.2.3參數設置

　　在主界面(開機顯示界面)狀態下，按菜單(MENU)鍵，彈出輸入密碼界面，輸入正確的密碼后，按下確認(Enter)鍵，進入菜單設置界面。

7.3、手動投切操作

7.3.1手動投切△、Y切換

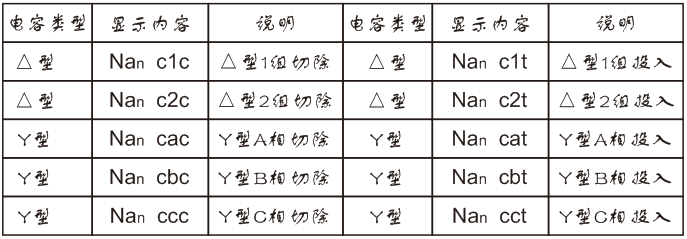

　　根據實際低壓電容器裝置的接線方式來進行設定，當電容器組接線方式為△型時，在菜單設置-ys選擇“--S”，當電容器組接線方式為Y型時，在菜單設置-ys選擇“--y”，進入手動投切設置界面，顯示如上表所示。

　　注意：務必根據實際情況進行設置△型或Y型。

7.3.2投入和切除操作

　　在△型手動投切界面，按左鍵(Left)投入或切除;按右鍵(Right)，選擇C1或C2。

　　在 Y型手動投切界面，按左鍵(Left)投入或切除;按右鍵(Right)，選擇A、B或C電容組。

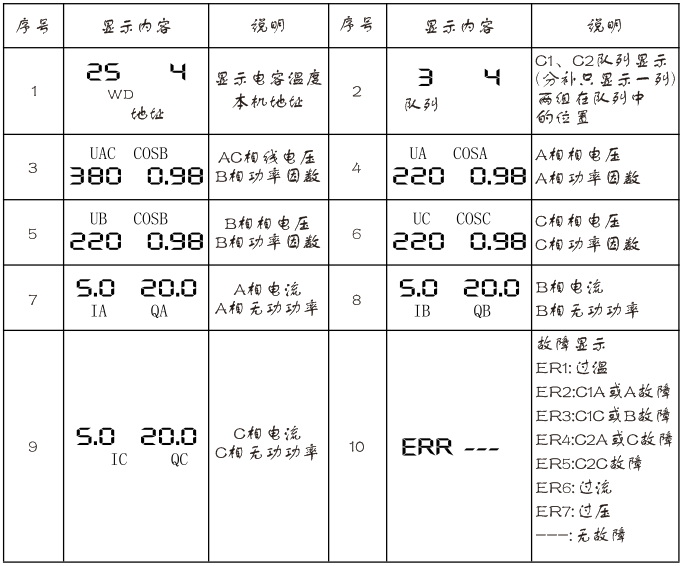

7.4、主界面(循環顯示界面)

　　注：本裝置只有在接有外接電流互感器時才能正確顯示電流和功率因數。

　　以上各界面，按3s的延時間隔，循環顯示序號1 - 10的參數界面。

　　△型僅循環顯示序號1,2,3,5,8,10;

　　Y型循環顯示序號1,2,4,5,6,7,8,9,10界面。

7.5、查詢界面

　　在主界面(開機顯示界面)狀態下，按確認鍵(左、右鍵同時按下，短按)，進入查詢界面，按左、右鍵進行查詢。主要便于即時，快速的瀏覽當前電容器組的工作狀態。

7.6、參數設置界面

　　在主循環界面(開機顯示界面)下，按菜單鍵進入密碼設置界面，顯示999，通過左、右鍵輸入密碼1，并按確認鍵，進入?yún)?shù)設置界面。初始出廠密碼為1。進入?yún)?shù)設置界面后，按左、右鍵，切換參數設置，按確認鍵(左、右鍵同時按下，短按)，進入對應的參數更改界面，按左、右鍵更改參數;按確認鍵，返回參數設置界面。參數設置完成后，按菜單鍵(左、右鍵同時按下，長按)退出并顯示sav，按右鍵保存，顯示-ok，保存設置參數退出;按左鍵，顯示-no，未保存直接退出。

八、配件

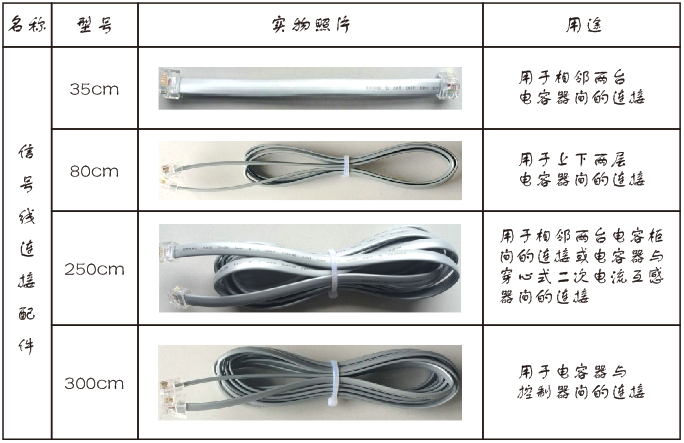

6芯網絡線(信號線)，信號線用途見下表

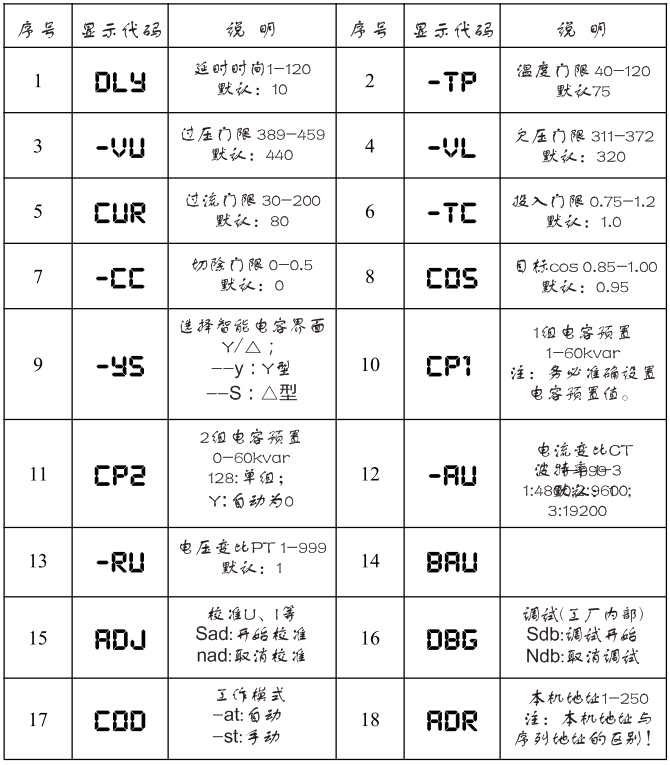

九、各參數顯示代碼及說明如下表所示

十、隨機附件、維護及注意事項

10.1、隨機附件

　　本裝置每臺配備下圖所示配件，請用戶開箱后核對，如有不符可與廠家聯系。

10.2、運輸與貯存

　　(1)運輸與裝卸不應受到劇烈沖擊。

　　(2)貯存的環境溫度為-25℃—70℃，相對濕度不超過95%，空氣中無腐蝕氣體。

10.3、維護

　　裝置運行中，要定期觀察工作電源燈及投切指示燈，如出現異常情況，請立即停機檢查，或與廠家聯系。

10.4、注意事項

　?、疟狙b置嚴禁非電工人員操作使用。

　?、瓢惭b使用前要對預接電網電壓進行測量，嚴格按電力管理規定要求進行。

　　⑶檢修時，必須先停電，等電容器放電完畢，方可進行。
