1.產品概述

　　ELR-JKFB智能電容補償控制器(以下簡稱控制器)是江蘇伊萊爾電力科技有限公司研制的新一代自動無功補償產品。具有低壓配電測量、信號、保護、遠動以及無功自動補償控制等功能。

　　控制器與本公司生產的ELR(CL)系列抑諧式低壓電力電容組合模塊、ELR(GL)系列復合抑諧式低壓電力電容組合模塊、ELR(JL)系列快速抑諧式低壓電力電容組合模塊結合，組成低壓配電測量與無功補償系統。

　　控制器軟、硬件采用模塊化結構，可根據需要進行增減以滿足不同用戶的需求。

　　控制器的外觀新穎，安裝便捷，顯示直觀，操作簡單。

2.工作原理

　　ELR-JKFB智能電容補償控制器以高性能的微處理器為核心，包括信號采集、邏輯控制、RS485通信以及鍵盤、中文液晶顯示面板、運行指示燈等組成部分。

　　來自各相間電壓、電流信號經電壓互感器和電流互感器隔離，輸入信號由采集電路進行采樣，將有關數據輸入邏輯控制電路部分，邏輯控制電路經軟件計算無功功率大小，判斷需要投切補償電容量的多少，通過RS485通信部分發出控制命令給抑諧式低壓電力電容組合模塊。同時，將控制結果通過中文液晶顯示器顯示出來。

3.主要特點

3.1混合顯示

　　采用大屏幕LCD中文液晶顯示器、結合LED數碼復合顯示?？梢灾庇^的觀察三相功率因數?？赏瑫r顯示三相參數。顯示內容豐富，參數查詢、設定簡便.

3.2中文界面

　　無論是三相參數顯示，還是菜單操作均為中文菜單，用戶界面友好、直觀。3.3數字化采用高性能微處理器，數字化處理三相參數，實時準確，控制更優。

3.4手動投切

　　可實現手動、自動功能切換，在控制器界面下直接對終端電容手動投切

3.5編碼投切

　　控制器投切控制程序支持等容/編碼(1:1:1、1:2:2、l:2:3:3、...)共12種編碼投切方式，根據客戶配置可選擇相匹配的編碼投切方式，達到更佳的補償效果。

3.6電容狀態指示

　　控制器通過LCD液晶屏，能顯示每一路終端電容的投切狀態。

4.主要功能

4.1測量

　　配電三相電壓、電流、功率因數、有功功率、無功功率等參數的實時測量。

4.2參數設置

　　投入、切除門限參數設置; 各過電壓、欠電壓、過電流等保護值得設置; 投切延時時間的設置;電壓、電流變比(倍率)的設置;通信參數的設置;

4.3保護

　　系統過電壓、欠電壓、過電流、缺相等保護，保護動作時閉鎖控制輸出。

4.4負荷控制

　　自動控制智能、抑諧式低壓電力電容器的投切

　　自動根據受控物理量(無功功率、功率因數、電壓、電流等)進行投切

　　控制器投切控制程序支持等容/編碼(1:1:1、1:2:2、l:2:3:3、...)共12種編碼投切方式，根據客戶配置可選擇相匹配的編碼投切方式，達到更佳的補償效果。

4.5信號

　　各終端智能電容的投入、切除狀態顯示;

　　控制器本身或電容器故障顯示

　　配電參數越限信號(過、欠壓等)顯示

　　三相功率因數實時顯示，超前、滯后信號實時指示

4.6通信

　　對控制器可以進行遠程遙測、遙控

　　通信接口：RS-232、RS-485

5.主要技術參數

5.1工作環境

　　環境溫度：-20℃ ~ +65℃

　　相對濕度：40℃時20%-90%

　　大氣壓力：79.5-106.0KPa

　　海拔高度：≤3000m

　　其他要求：無易燃易爆的、強腐蝕的氣體、介質存在

5.2工作電源

　　工作電源：電源額定電壓的±20%;

　　功率消耗：<3W ;

5.2測量精度

　　電 壓：±0.5%

　　電 流：±0.5%

　　有功功率：±0.5%

　　無功功率：±1.0%

　　功率因數：±1.0%

　　頻 率：±0.1Hz

5.3控制誤差

　　無功功率：≤±5%;

　　電 壓：≤±1.0%;

5.4保護誤差

　　電 流：≤±0.5%;

　　電 壓：≤±1.0%;

5.5輸出方式

　　通過RS485總線接口與ELR系列智能電容連接，通信方式控制輸出

5.6電源影響

　　當電源電壓為80%-120%額定電壓時，各項測量精度和動作性能不變;

　　當電源波形總畸變率≤5%，各項測量精度和動作性能不變;

　　當頻率在49~51Hz范圍內變化時，各項測量精度和動作性能不變。

5.7事件分辨率

　　電 壓：1V;

　　電 流：0.1A;

　　時 間：0.1s;

5.8控制容量

　　控制器支持三相補償、分相補償以及混合補償;

　　三相補償：16路共補ELR系列智能電容;

　　分相補償：14路分補ELR系列智能電容;

　　混合補償：16路共補ELR系列智能電容和14路分補ELR系列智能電容。

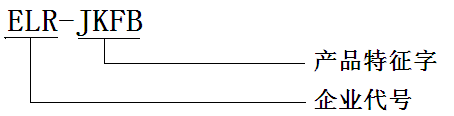

6.型號說明

7.產品外觀

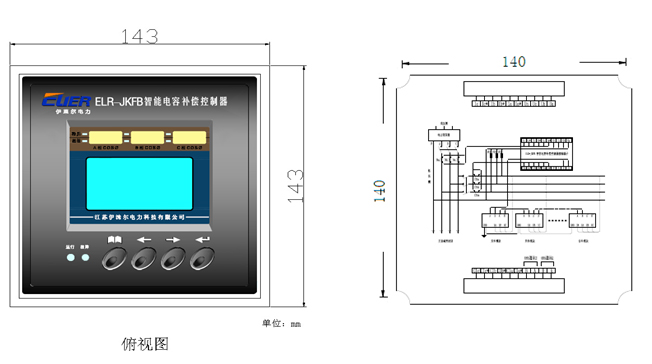

　　外形尺寸：160mm*160mm*104mm

　　開孔尺寸: 152mm*152mm
